Emerald 154

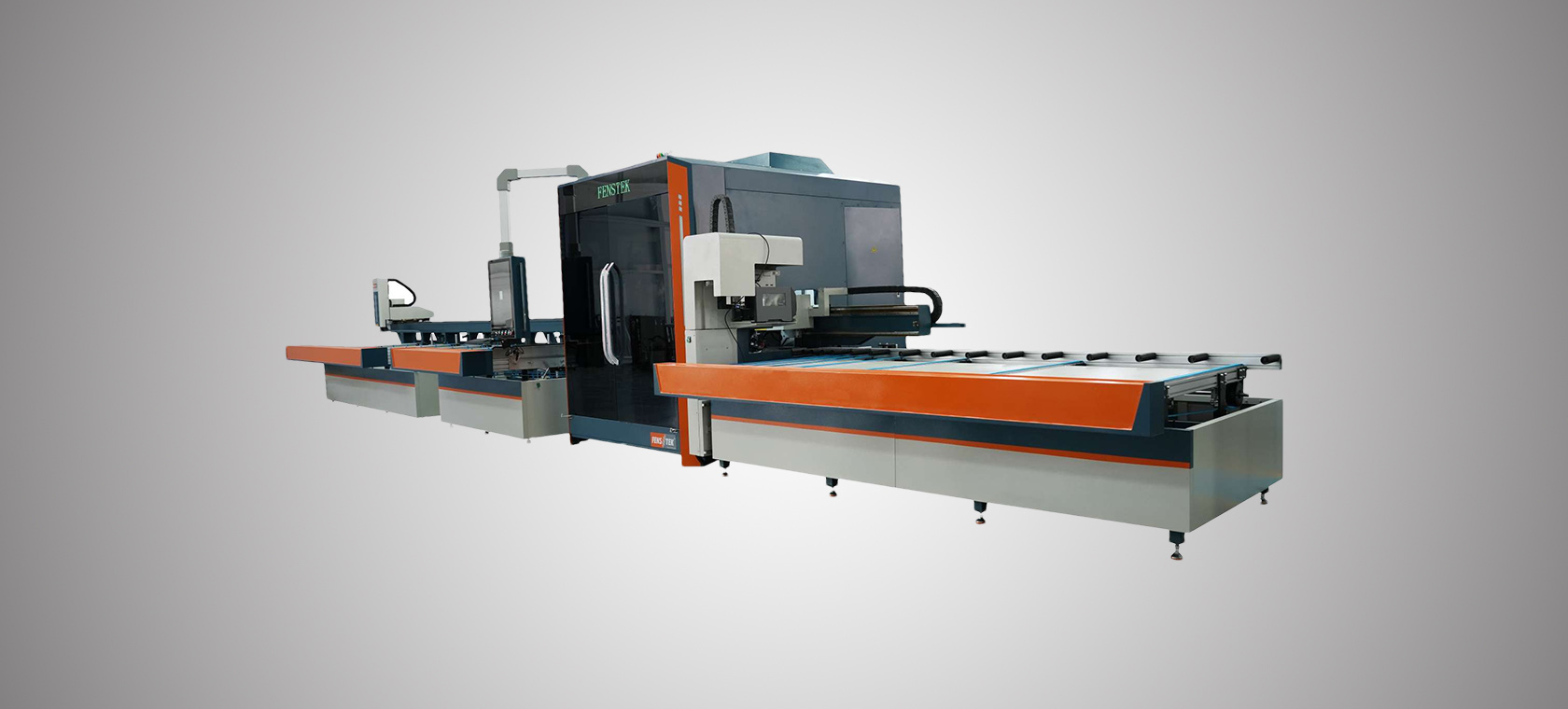

مركز تصنيع الطحن والقطع باستخدام الحاسب الآلي المدمج مع رأس ليزر مزدوج

(ب) الميزات: (/ب)

1. مركز تصنيع متطور للقطع والطحن باستخدام الحاسب الآلي مدمج بتقنية الليزر المطبقة في صناعة معالجة الألومنيوم لتحقيق كفاءة أعلى ونتيجة طحن رائعة.

2. وظيفة قوية: مركب طحن المنشار واحد. شفرة المنشار 550: -45 درجة ~ 45 درجة قطع زاوية عشوائية، طاقة عالية 3 كيلو واط + قطع المرآة.

3. ليزر مزدوج عالي السرعة: قطع ليزر خلفي وعلامات خط الليزر الأمامية، وخاصة علامات نقطة اتصال الموليون.

4. معالجة ليزر عالية الكفاءة: قطع ليزر خلفي، يمكن تعديل الطاقة مع سمك الملف تلقائيًا، وجودة قطع جيدة. يتم إجراء القطع أو القطع عن طريق تبديل حالات القطع أو القطع تلقائيًا وفقًا للمتطلبات التكنولوجية. يمكن إجراء قطع خط الليزر على كلا الجانبين في نفس الوقت، وتحديد المواقع بدقة وكفاءة عالية.

5. طحن عالي السرعة بأربعة جوانب: طحن الجوانب الأربعة الأمامية والخلفية لأعلى ولأسفل في نفس الوقت، وكفاءة معالجة أعلى.

Main accessory

 Controlling system

 PA(German)

 Servo motor&Servo driver

 Mitsubishi

 Reducer

 APEX(Taiwan)

Push button   switch

 Muller

Travel switch

 Omron

Terminal

Weidmiller

Saw blade   motor

 Shenyi

Cylinder

Airtac

Gas pipe

oil smooth

Rack

APEX

Guide rail

HIWIN

Ball screw

Yintai

Fiber laser -   Punching

1500W-   Chuangxin


Parameter

 Air pressure

 0.5~0.8Mpa

 Air consumption

 120L/min

 Power

 3N~50HZ 380V or customized

 Input power

 27kw

 Cutting motor power

 3KW 2800r/min

 Cutting length

 300~7000mm

 Cutting width

 120mm

 Cutting height

 150mm

 Cutting angle

 -45 ° to +45 ° at any Angle

 Manipulator feeding speed

 100mm/min

 Blade specification

 φ550×4.4×φ30Z=120Standard size

 Cutting accuracy

 ±0.1mm

 Cutting profile surface planeness

 ≤0.10mm

Milling accuracy

±0.05mm

The manipulator maximum speed

100 m/min

 Dimension

 15000×5500×2500mm

 Weight

 8100kg
